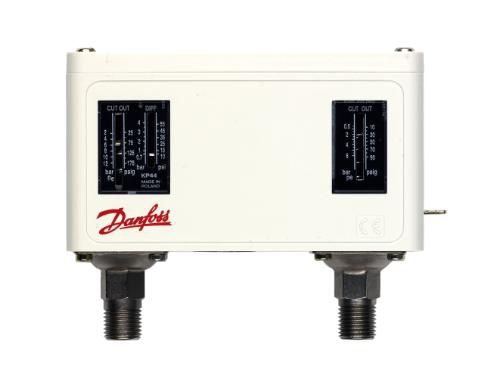

Pressostat Combiné
Rôle :
rôle de régulation sur le circuit basse pression et rôle de sécurité sur le circuit haute pression, rôle de sécurité tant sur le circuit basse que haute pression.
Fonctionnement :
La machine étant en régime permanent, le pressostat pourra régler le fonctionnement automatique de l’installation en assurant arrêt et remise en service du compresseur.
L’équipage mobile est alors actionné par l’ensemble soufflet basse pression et ressort correspondant; si la pression de refoulement devient anormalement haute, c’est alors le soufflet haute pression qui actionnera l’équipage mobile pour mettre à l’arrêt le compresseur et le remettre en service lorsque la valeur de refoulement sera redescendue à une valeur normale.
Dans l’un ou l’autre cas, l’action de l’équipage mobile se produit sur le contact à rupture brusque commun aux deux commandes possibles.
